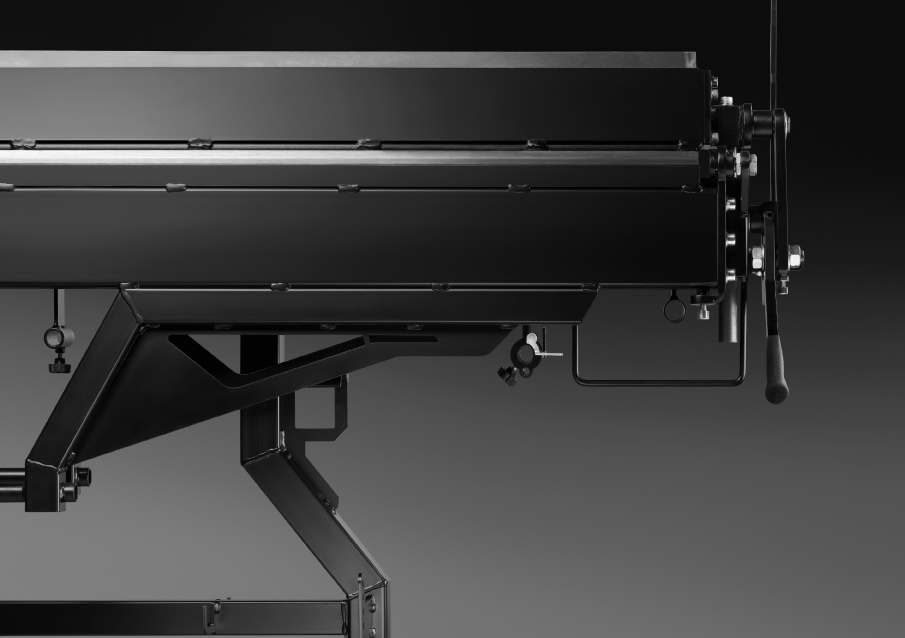

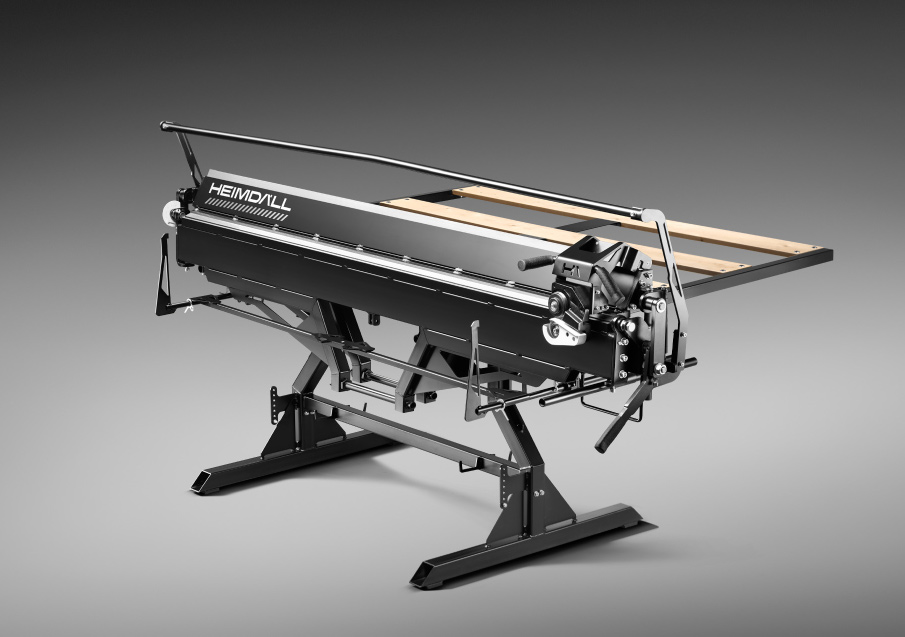

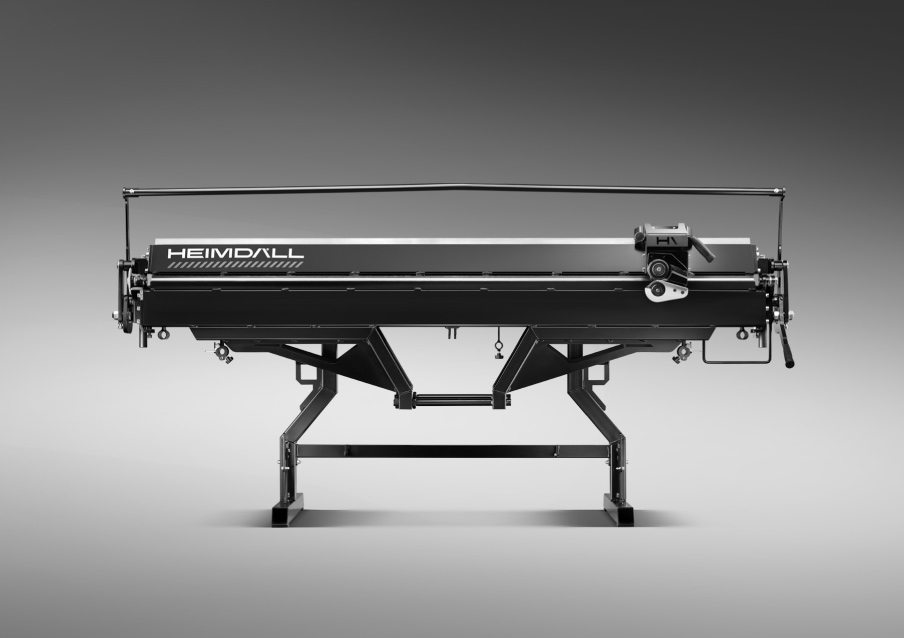

SCHWERE MANUELLE BIEGEMASCHINE M-BH1
FÜR WEN
URSUS™ ist eine Biegemaschine für Dachdecker, die von der Maschine eine maximale Robustheit und Zuverlässigkeit erwarten sowie vor allem Wert auf eine konkurrenzlose Präzision legen.
Die einzige Biegemaschine mit Kerben am Rande der Oberwange, die das „Dosen”-Biegen erlauben. Die Maschine ist im Vergleich zur Biegemaschine LYNX mit stärkeren Antrieben für die Biegewange ausgestattet.
SPEZIFIKATION
| Arbeitsfeld | 2300 mm |
| Länge | 2610 mm |
| Breite | 800 mm |
| Höhe | 1168 mm |
| Waage | 249 kg |
| Biegewinkel | 170° |
| Spielraum | 100 mm |
| Biegeelement | 15 mm |
MAXIMALE BIEGESTÄRKEN
| Stahl | 1.2 mm |
| Aluminium | 1.5 mm |
| rostfrei | 0.5 mm |
| Kupfer | 1.5 mm |
SCHWERE MANUELLE BIEGEMASCHINE M–BH1
EFFIZIENTES SELBSTSCHMIERSYSTEM SORGT FÜR HOHE MASCHINENSTANDZEIT, NIEDRIGEN REIBUNGSKOEFFIZIENT UND MAXIMALE SCHWINGUNGSDÄMPFUNG.
(A)
biegen
(01)

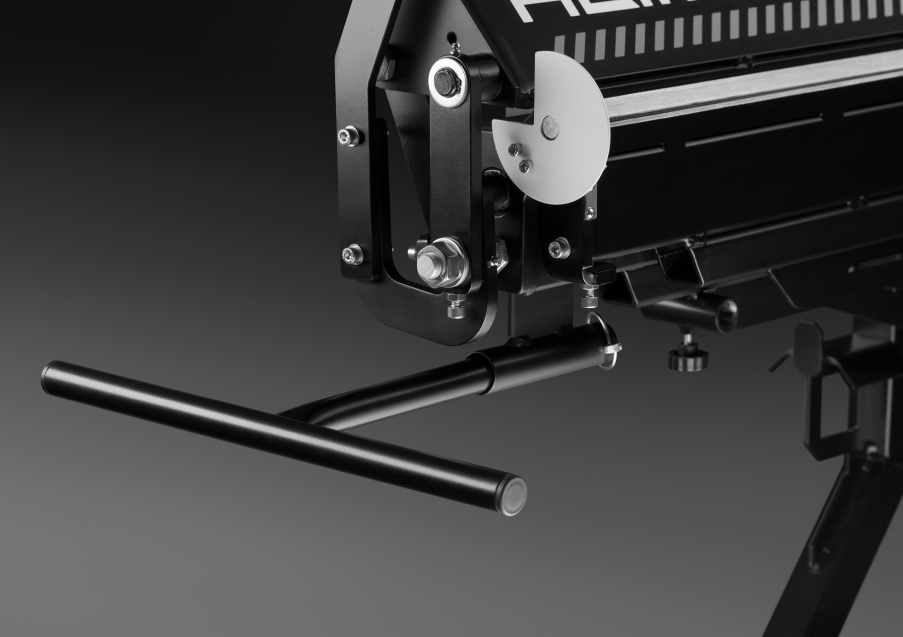

GRIFF ZUM ÖFFNEN UND SCHLIESSEN
...der Oberwange. So wird die Ein-Mann-Bedienung der Maschine an einem beliebigen Einsatzort gewährleistet.
(02)

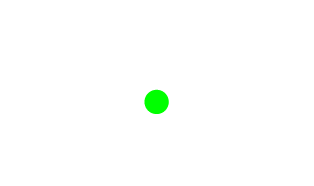

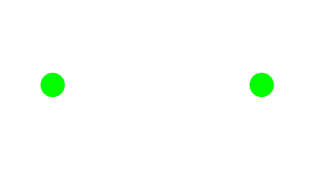

Haltemagnete
Sie stabilisieren das Blech bei Messungen und erlauben eine selbstständige Arbeit. Sie sind sehr robust (Neodym). Platziert unterhalb der Blechführung – berühren es nicht.
(03)

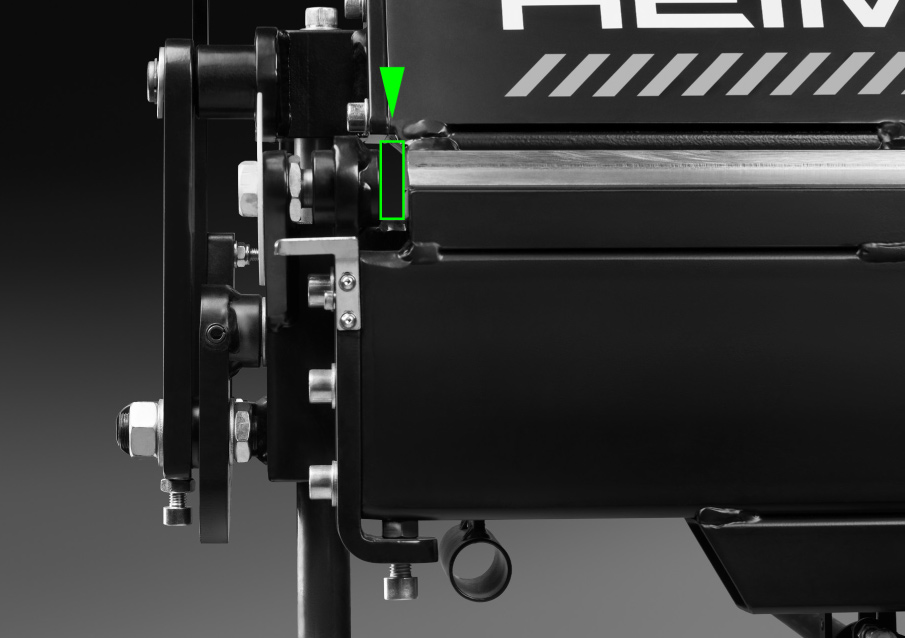

ABSTANDSFREIGABE BIEGEN VON BLECHEN IN EINER BOX
Ermöglicht das Biegen eines Blechs, wenn seine Seite (oder mehrere Seiten) bereits gebogen sind - Möglichkeit zum Biegen in vier Ebenen.
(03)

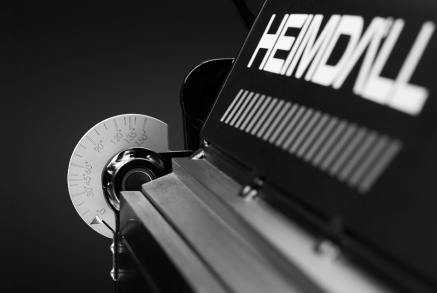

WINKELMESSER
Er bietet eine Überwachung des Biegewinkels. Er ist präzise und an einer sehr gut sichtbaren Stelle platziert. Er weist eine sehr hohe Beständigkeit gegen äußere Faktoren und Verschleiß auf.
(04)

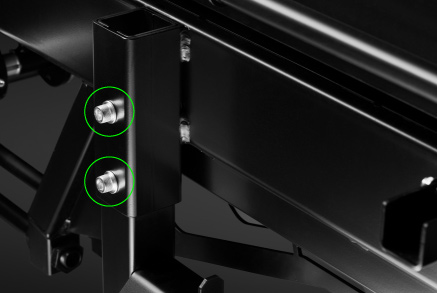

HÖHENVERSTELLUNG
Sie bietet Hilfe bei der Gestaltung eines bequemen Arbeitsplatzes – die Maschinenhöhe kann an die Bedürfnisse des Bedieners angepasst werden (bis zu 12 cm verstellbar).
(05)

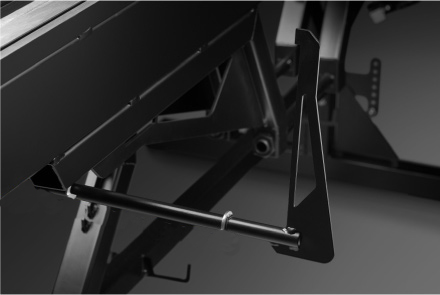

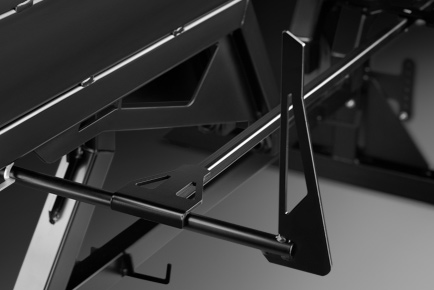

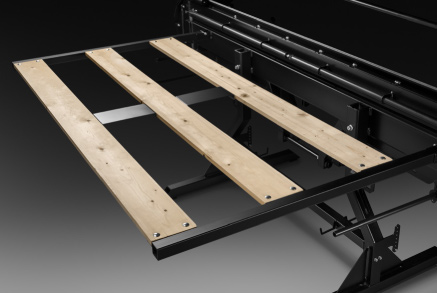

HINTERER TISCH MIT SKALA
Groß (bis zu 10 Bleche), standsicher, einfach montierbar und demontierbar. Ausgestattet mit Holzleisten, die für die Sicherheit des Werkstoffs sorgen, sowie mit Anschlagpuffern mit Skala, die serielles Schneiden und Biegen bieten.
(06)
ANPRESSKRAFTEINSTELLUNG
Sie bietet die Möglichkeit, die Anpresskraft an die Blechdicke anzupassen.
(B)
schneiden
(01)

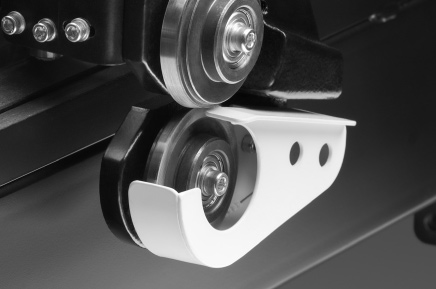

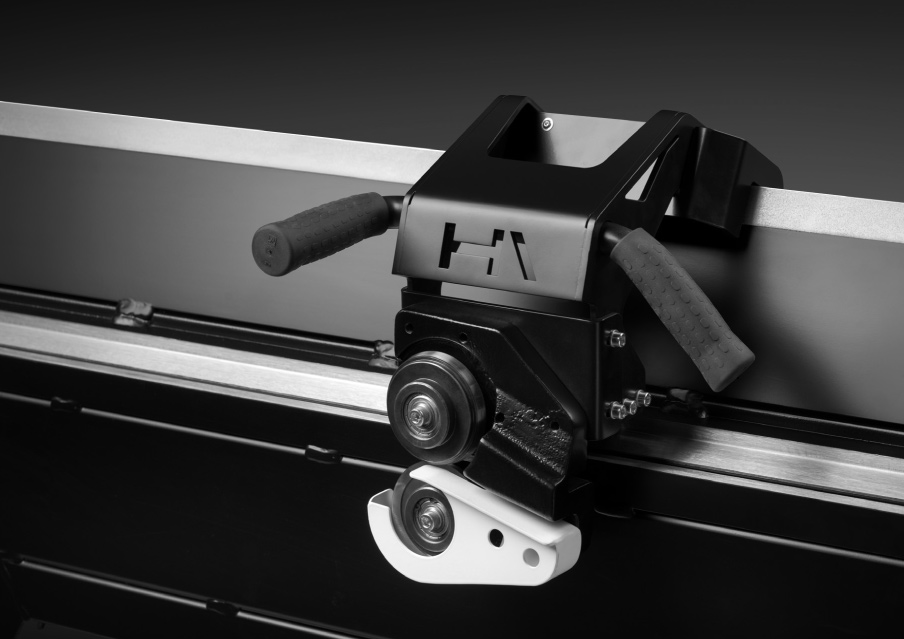

ROLLENSCHERE
Ausgestattet mit einer Abdeckung der unteren Rolle, damit die Rolle nicht schartig wird, das Blech nicht wellig und nicht verschmutzt wird. Robuste Metalllager mit beidseitigem Schutz gegen den Ausfall der Schere. Die Griffe sind mit einer Gummiabdeckung versehen.
(01-A)
GEHÄUSE FÜR LAGER
(01-B)
UNTERE RIEMENSCHEIBENABDECKUNG
(01-C)
ERGONOMISCHER MESSERGRIFF
(01-D)
ABSTAND DES MESSERS VON DER MASCHINE
(02)

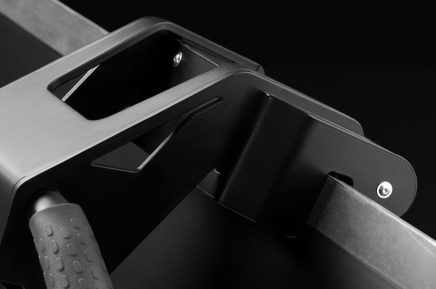

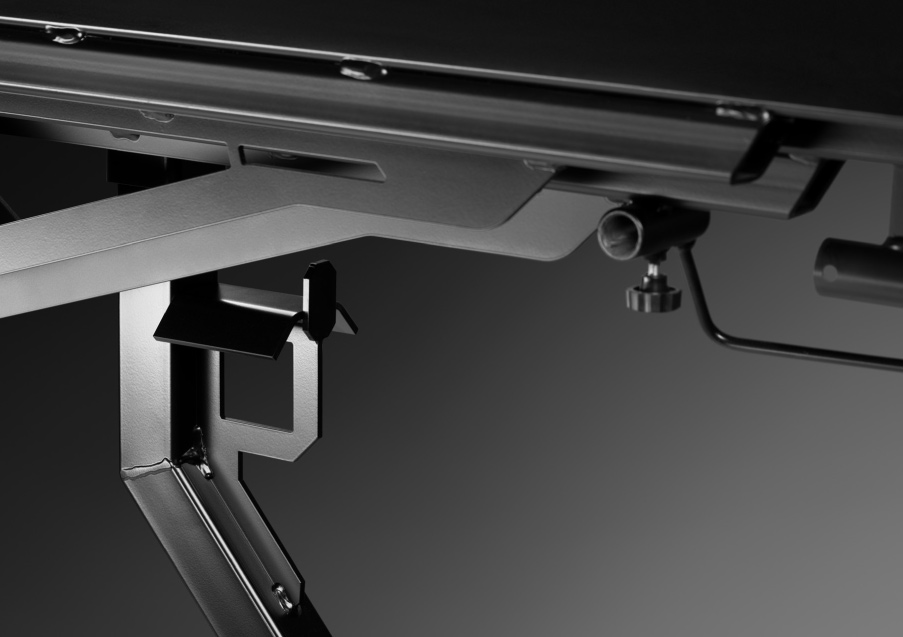

AUFBEWAHRUNGSORT FÜR DAS MESSER
Es verhindert übermäßigen Verschleiß der Lager und Schneidräder (das Schneidmesser kommt nicht mit dem Sand in Berührung). Es erleichtert die Arbeit des Bedieners, der ein Messer immer zur Hand haben kann.
(03)
VORDERE ANSCHLAGPUFFER
Ihre Bauart sorgt für die konstante Schnittbreite und bietet Flexibilität bei Blechbewegungen (kein Risiko der Welligkeit).
(04)
ABFALLSCHUTZLEISTE
Sie verhindert den Absturz von abgeschnittenen Blechstreifen auf die Bühne und schützt Beine des Bedieners.
(C)
transport
(01)
TRAGGRIFFE
Sie sorgen für eine sichere und problemlose Beförderung der Maschine am Einsatzort. Sie können demontiert werden.
(02)
BEFESTIGUNGSGRIFFE
...für Transportgurte. Sie bieten einen sicheren und stabilen Transport der Maschine mit einem Fahrzeug. Sie wurden von Grund auf entwickelt, um die Kalibrierung und Präzision der Maschine zu schützen.
(D)
zubehör
(01)

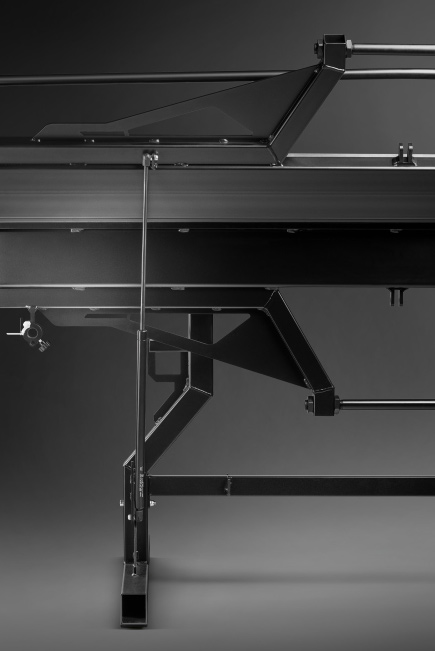

ANTRIEBE FÜR BIEGEWANGE
Sie nivellieren das Gewicht der Biegewange, was die Bedienung der Maschine erleichtert und den Einsatz der Handkraft minimiert.
(01)

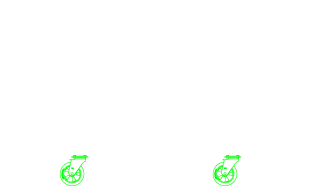

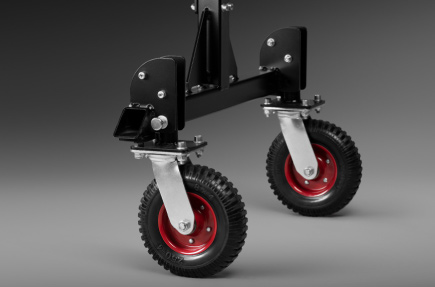

LAUFRÄDER
Groß (220 mm/60 mm), luftfrei und gelagert, von daher robust. Sie sorgen für eine schnelle und sichere Beförderung der Biegemaschine auch auf einem schwierigen Untergrund. Sie können abgeklappt werden.
(02)

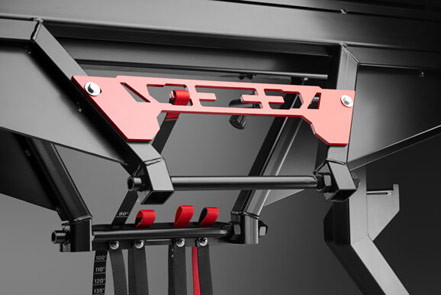

VIERFACHER BEGRENZER
Er sorgt für die Standsicherheit und Präzision. Es können damit vier wiederholbare Biegewinkel eingestellt werden.
(03)
MESSTEILE FÜR VORDERE ANSCHLAGPUFFER
Sie beseitigen Maßunterschiede zwischen der Schere und der Maschine, zeigen die tatsächliche und genaue Schnittgröße an.
